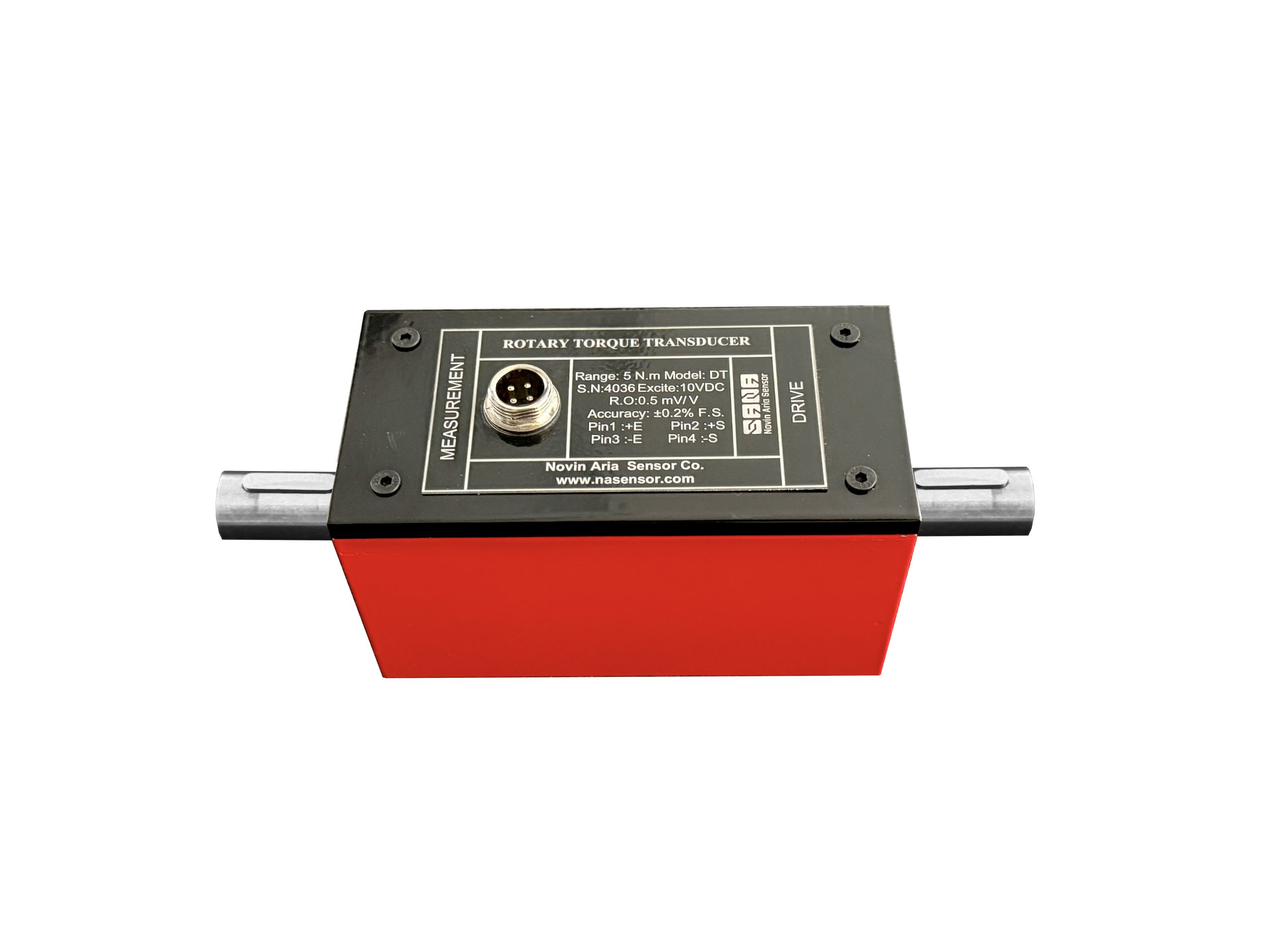

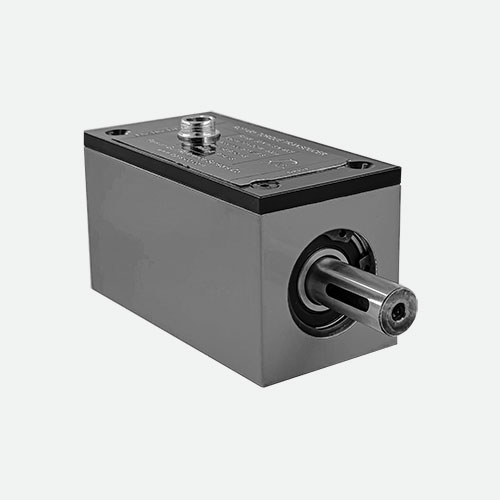

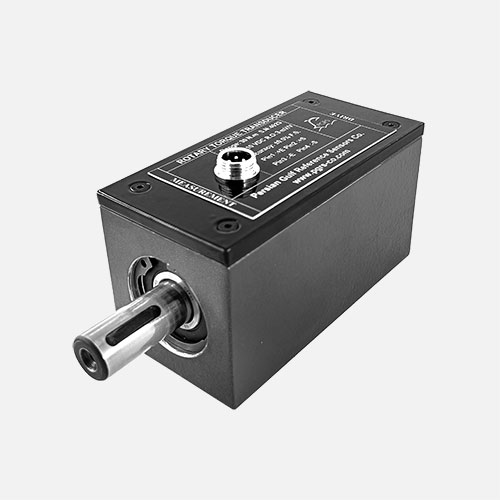

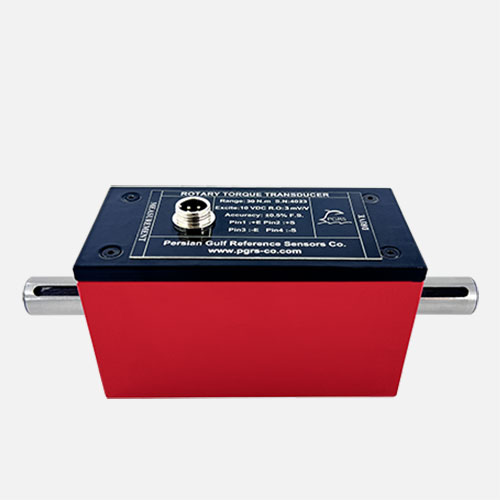

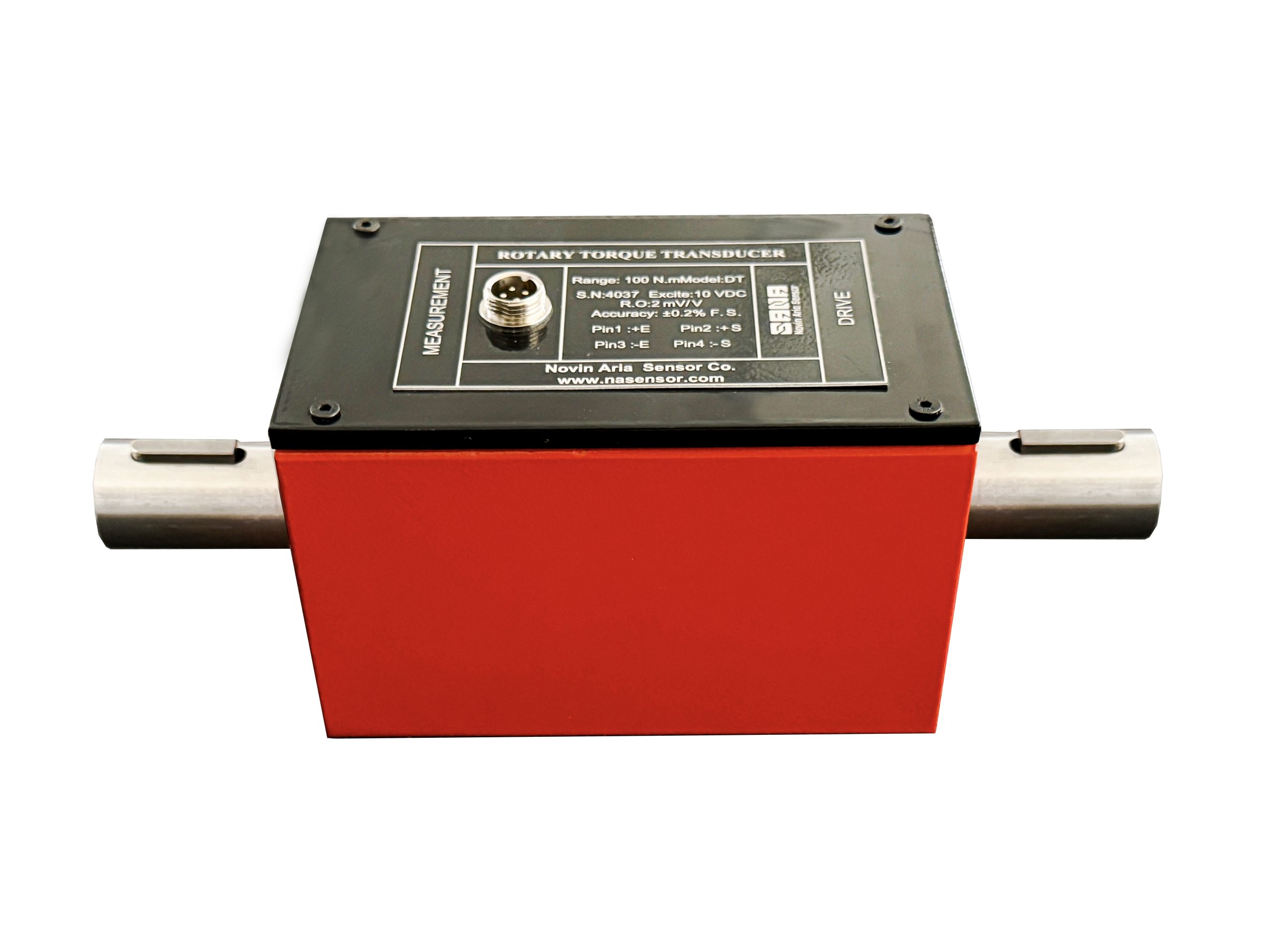

سنسور گشتاور روتاری مدل DT این سنسورها برای اندازهگیری گشتاور سیستمهای دوار استفاده میشوند. سنسورهای گشتاور روتاری این شرکت، از نوع تماسی ( اسلیپ رینگ ) است. هسته اصلی آنها، از فولادهای آلیاژی ، ضد زنگ و آلومینیوم آلیاژی و بدنه محافظ از آلومینیوم ساخته میشوند. به منظور دستیابی به مشخصههای فنی مطلوب ( خطی بودن، تکرار پذیری ، کاهش پسماند و خزش ) هسته اصلی تحت عملیات حرارتی مناسب قرار داده میشود. اتصال مکانیکی آنها ، در حالت استاندارد، بصورت دو سر شافت با خار بوده و در صورت نیاز، سایر اتصالات ( مانند چارگوش، شش گوش ، فلنجی ، هزارخاری و … ) قابل ارائه میباشند.
اتصال الکتریکی نیز، یک کانکتور 4 پین بهمراه یک کابل 4 رشتهای است. خروجی استاندارد این مدل، میلی ولت بوده و با هر قرائتگر کرنشسنجی قابل استفاده میباشد.
نحوه نصب : این مدل بصورت میان خطی ( In Line ) نصب میشود. یعنی شافت موتور تحت آزمون توسط اتصالات/کوپلینگها به شافت سمت محرک ( علامت گذاری شده ) سنسور و شافت سمت اندازهگیری سنسور ( علامت گذاری شده ) ، توسط اتصالات/کوپلینگها به شافت سیستم بارگذاری/ترمز وصل میشود.
کاربردها : این سنسورها اساسا برای اندازهگیری ، پایش و کنترل گشتاور سیستمهای در حال دوران، استفاده میشوند.
مشخصه | مقدار |

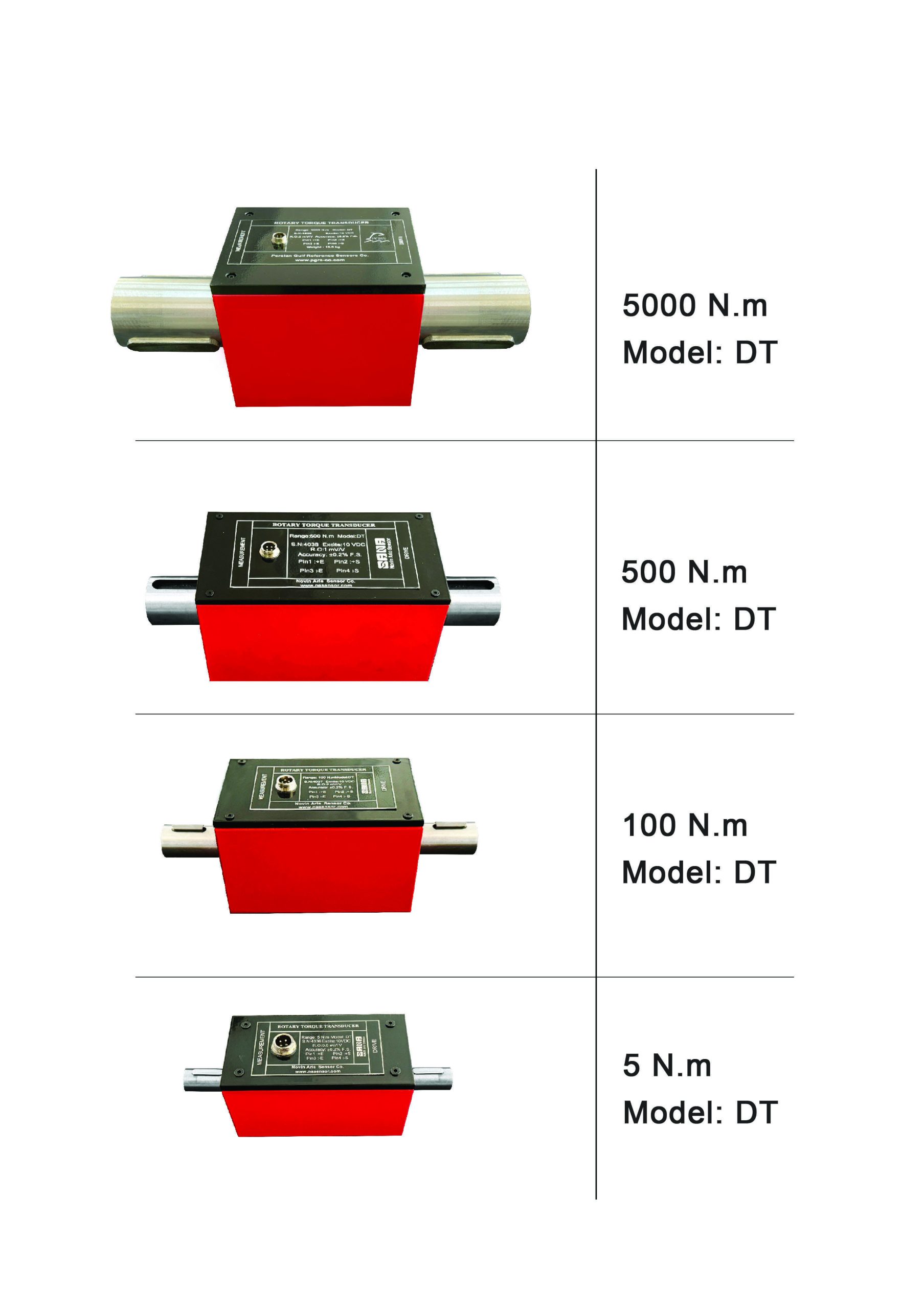

ظرفیت | از 1 نیوتن متر تا چند صد کیلو نیوتن متر |
خطی بودن و پسماند | استاندارد 0.5 % F.S و انتخابی 0.2%F.S |
حساسیت نامی | 1 mV/V ~ 3 mV/V |
ولتاژ تغذیه نامی | 5 ~ 15 VDC |
مقاومت ورودی /خروجی | 350 Ω |
گشتاور ایمنی | 150% F.S |
گشتاور نهایی | 200% F.S |
دور نامی | 4000 rpm |
دمای کاری | -10 ~ +70 ᵒC |
طبقه بندی محافظت محیطی | IP 40 |
جنس هسته ( شافت ) | Steel Alloy/Stainless Steel/Aluminum Alloy |
جنس بدنه | Aluminum |
طول کابل | 2m |
